Adapterhylstre til metriske skafter
Adapterbøsninger til metriske aksler er den mest almindeligt anvendte komponent til positionering af lejer med koniske huller på cylindriske aksler. Denne type muffe er nem at installere og kræver ikke yderligere fiksering på skaftet. Når der bruges en låsebøsning på den optiske aksel, kan lejet placeres i enhver position på akslen. Når det bruges sammen med en trinformet ring på en trindelt aksel, kan lejet positioneres nøjagtigt aksialt og letter også demonteringen af lejet.
Produktbeskrivelse
- Type:Adapterbøsninger til metriske aksler/Udtrækningsbøsning/Låsemøtrik/Låseskive
- Modelnummer:H,HE,HS,HA,AH,AHX,AOH,KM,KML KMT,MB,MBL osv. serie
- Mærkenavn:CTSeller OEM
Produktets funktioner
CTS adapterbøsning er en slags lejetilbehørsbøsning, den bruges til at lette de monterede lejer på aksler. Med de præcise dimensioner og materialer af høj kvalitet kan de sikre en sikker og effektiv forbindelse mellem lejet og akslen.
Vi producerer en meget alsidig og pålidelig adapterhylster, der er essentiel i forskellige industrielle applikationer. Vores adapterbøsninger er konstrueret til at give en sikker og omkostningseffektiv måde at montere lejer på cylindriske aksler på-.
De er fremstillet af materialer af høj-kvalitet, der gør dem meget modstandsdygtige over for slid, hvilket sikrer en lang levetid. Vores produktioner er nemme at installere og har en konisk boring, der gør det muligt for dem at rumme forskellige lejestørrelser.
Ud over at være alsidige og pålidelige er vores lejer også meget konkurrencedygtige på markedet, det er et fremragende valg til forskellige industrier. Vi kan tilbyde rettidig levering og enestående kundeservice til vores kunder, hvilket sikrer deres tilfredshed med vores produkter.
Samlet set er vores varer et glimrende valg for alle, der leder efter en omkostningseffektiv-løsning af høj-kvalitet til deres behov for montering af cylindrisk aksel.

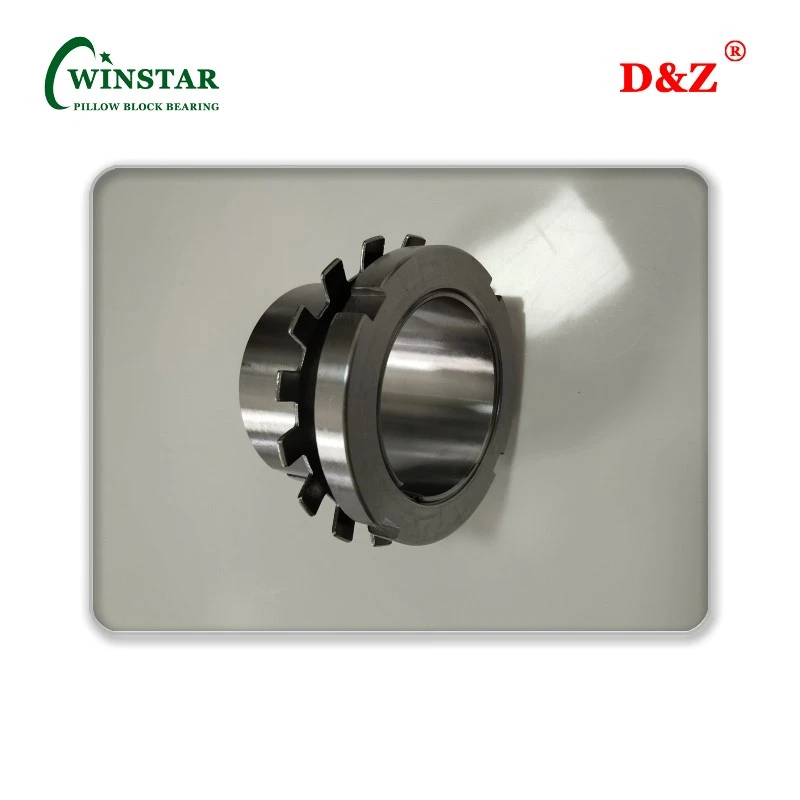

Detaljerede billeder

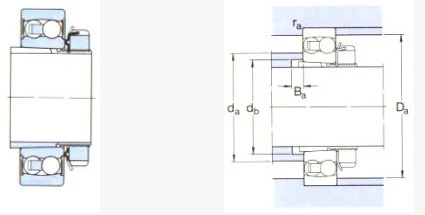

Adapterhylstre til metriske aksler Størrelsesskema
|
|
|
(mm) |
Passende lejer |
|
|||||||
|
d |
dl |
B |
d2 |
B2 |
B3 |
Selv-justerende kuglelejer |
Sfærisk rulleleje |
||||
|
H302 |
15 |
12 |
22 |
25 |
6 |
|
1302K |
2202K |
|
|
|
|
H303 |
17 |
14 |
24 |
28 |
6 |
|
1303K |
2203K |
|
|
|
|
H304 |
20 |
17 |
28 |
32 |
7 |
|
1304K |
2204K |
21304K |
|
0.04 |
|
H305 |
25 |
20 |
29 |
38 |
8 |
|
1305K |
2205K |
21305K |
|
0.071 |
|
H306 |
30 |
25 |
31 |
45 |
8 |
|
1306K |
2206K |
21306K |
|
0.095 |
|
H307 |
35 |
0 |
35 |
52 |
9 |
|
1307K |
2207K |
21307K |
|
0.14 |
|
H308 |
40 |
35 |
36 |
58 |
10 |
|
1308K |
2208K |
21308K |
22208K |
0.17 |
|
H309 |
45 |
40 |
39 |
65 |
11 |
|
1309K |
2209K |
21309K |
22209K |
0.23 |
|
H310 |
50 |
45 |
42 |
70 |
12 |
|
1310K |
2210K |
21310K |
22210K |
0.27 |
|
H311 |
55 |
50 |
45 |
75 |
12 |
|
1311K |
2211K |
21311K |
22211K |
0.32 |
|
H312 |
60 |
55 |
47 |
80 |
13 |
|
1312K |
2212K |
21312K |
22212K |
0.36 |
|
H313 |
65 |
60 |
50 |
85 |
14 |
|
1313K |
2213K |
21313K |
22213K |
0.42 |
|
H314 |
70 |
60 |
52 |
92 |
14 |
|
1314K |
2214K |
21314K |
22214K |
0.67 |
|
H315 |
75 |
65 |
55 |
98 |
15 |
|
1315K |
2215K |
21315K |
22215K |
0.78 |
|
H316 |
80 |
70 |
59 |
105 |
17 |
|
1316K |
2216K |
21316K |
22216K |
0.95 |
|
H317 |
85 |
75 |
63 |
110 |
18 |
|
1317K |
2217K |
21317K |
22217K |
1.10 |
|
H318 |
90 |
80 |
65 |
120 |
18 |
|
1318K |
2218K |
21318K |
22218K |
1.30 |
|
H319 |
95 |
85 |
68 |
125 |
19 |
|
1319K |
2219K |
21319K |
22219K |
1.40 |
|
H320 |
100 |
90 |
71 |
130 |
20 |
|
1320K |
2220K |
21320K |
22220K |
1.60 |
|
H321 |
105 |
95 |
74 |
140 |
20 |
|
|
|
|
|
1.85 |
|
H322 |
110 |
100 |
77 |
145 |
21 |
|
1322K |
2222K |
21322K |
22222K |
2.05 |
| Betegnelse | Dimensioner | ||||||||
| Med låsemøtrik (låseadapterhylster) | Låsemøtrik | Låsesæt | d1 | d | d3 | B1 | B2 | G | Vægt (KG) |
| H218 | KM18 | MB18 | 80 | 90 | 120 | 52 | 18 | M90×2 | 1.09 |
| H217 | KM17 | MB17 | 75 | 85 | 110 | 50 | 18 | M85×2 | 0.92 |
| H216 | KM16 | MB16 | 70 | 80 | 105 | 46 | 17 | M80×2 | 0.79 |
| H215 | KM15 | MB15 | 65 | 75 | 98 | 43 | 15 | M75×2 | 0.63 |
| H213 | KM13 | MB13 | 60 | 65 | 85 | 40 | 14 | M65×2 | 0.34 |
| H212 | KM12 | MB12 | 55 | 60 | 80 | 38 | 13 | M60×2 | 0.29 |
| H211 | KM11 | MB11 | 50 | 55 | 75 | 37 | 12,5 | M55×2 | 0.29 |
| H210 | KM10 | MB10 | 45 | 50 | 70 | 35 | 12 | M50×1.5 | 0.22 |
| H209 | KM9 | MB9 | 40 | 45 | 65 | 33 | 11 | M45×1.5 | 0.19 |
| H208 | KM8 | MB8 | 35 | 40 | 58 | 31 | 10 | M40×1.5 | 0.15 |
| H207 | KM7 | MB7 | 30 | 35 | 52 | 29 | 9 | M35×1.5 | 0.13 |
| H206 | KM6 | MB6 | 25 | 30 | 45 | 27 | 8 | M30×1.5 | 0.084 |
| H205 | KM5 | MB5 | 20 | 25 | 38 | 26 | 8 | M25×1.5 | 0.062 |
| H204 | KM4 | MB4 | 17 | 20 | 32 | 24 | 7 | M20×1 | 0.034 |
| H219 | KM19 | MB19 | 85 | 95 | 125 | 55 | 19 | M95×2 | 1.23 |
| H220 | KM20 | MB20 | 90 | 100 | 130 | 58 | 20 | M100×2 | 1.39 |
| H222 | KM22 | MB22 | 100 | 110 | 145 | 63 | 21 | M110×2 | 1.78 |
Karakteristisk for Adapter Sleeve
1. Nem installation og nem at sætte op hurtigt
2. Præcise dimensioner
3.Let vægt og let at håndtere og transportere
4.Superior materialekvalitet og lang holdbarhed
Adapterhylstre til metriske skafter|Velegnet til flere industrielle industrier
Med egenskaberne ved enkel og pålidelig struktur og intet behov for yderligere fastgørelsesanordninger, er de meget udbredt i tekstil-, letindustri-, papirfremstillings-, metallurgi- og transportudstyrsindustrien.
FAQ
Q: Hvad er formålet med en adapterhylster?
A: Uanset om du har et lige skaft eller et trappeskaft, er adapterhylstre et almindeligt middel tilfastgørelse af et konisk rulleleje til en cylindrisk aksel. De bruges hovedsageligt til samling af dobbelt-rækker sfæriske rullelejer og selv-justerende kuglelejer.
