Hvordan måler man den indre diameter af UCFL200 lejer?

May 29, 2026

Som leverandør af UCFL200 lejer støder jeg ofte på forespørgsler om, hvordan man præcist måler den indvendige diameter af disse lejer. Måling af den indvendige diameter er et afgørende trin, hvad enten det er til kvalitetskontrol under produktionen, vedligeholdelsestjek eller sikring af korrekt pasform i en bestemt applikation. I dette blogindlæg vil jeg dele nogle effektive metoder og overvejelser til at måle den indre diameter af UCFL200 lejer.

Forståelse af UCFL200 lejerne

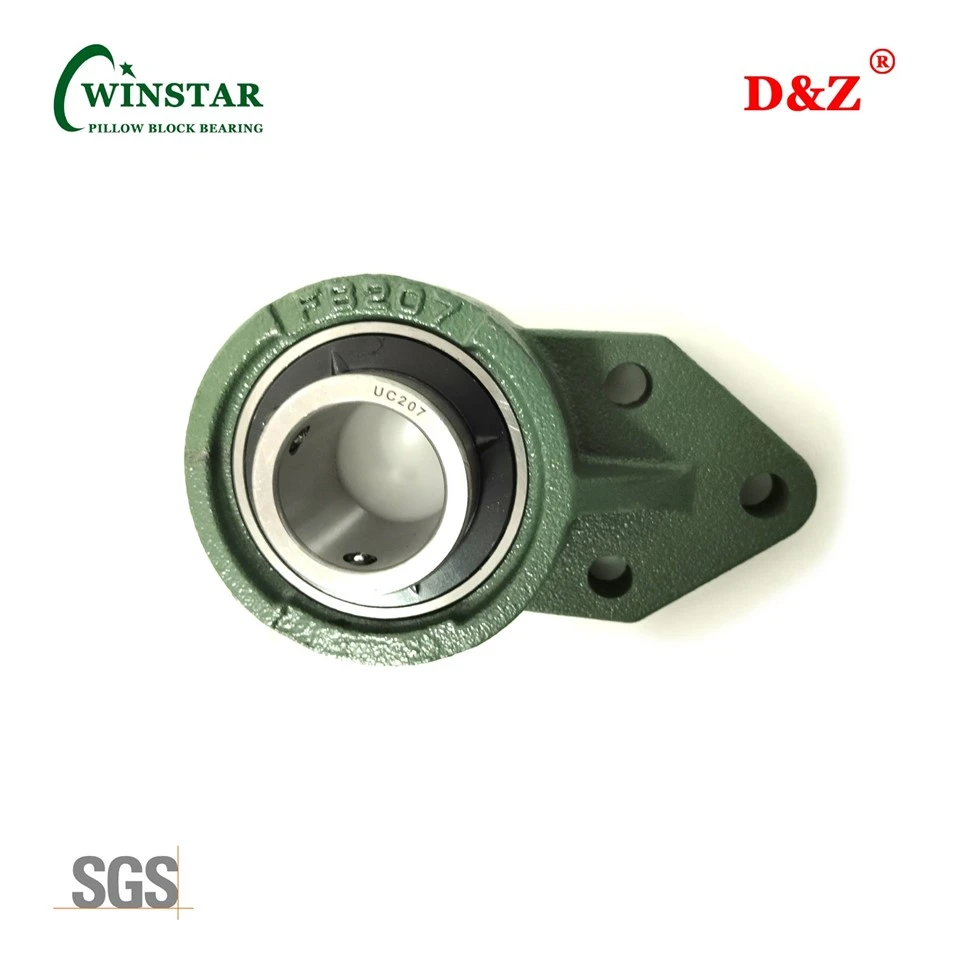

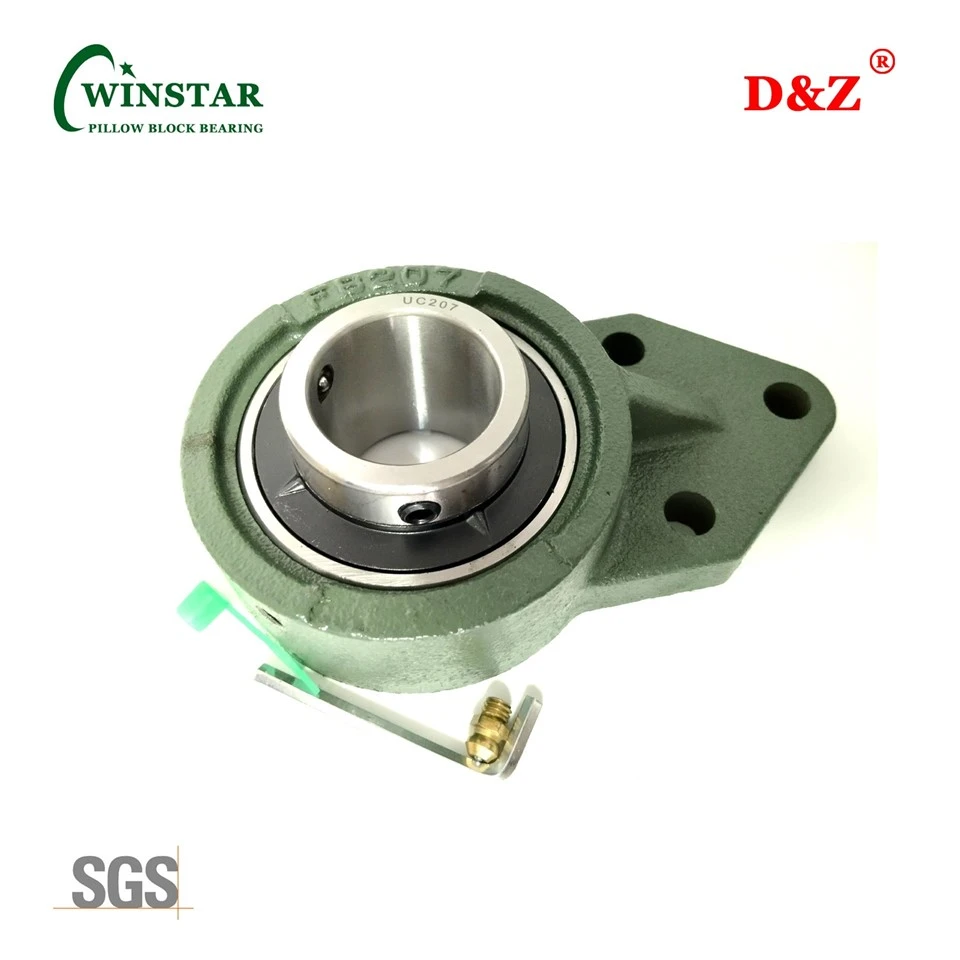

Før du dykker ned i måleprocessen, er det vigtigt at have en grundlæggende forståelse af UCFL200-lejer. Disse lejer er en del afBeslag Flangelejeenhedkategori. De er almindeligt anvendt i forskellige industrielle applikationer på grund af deres pålidelige ydeevne og lette installation. "UCFL"-betegnelsen angiver typisk en enhed med et støbejernshus og et sfærisk rulleleje indeni. 200-serien i UCFL200 repræsenterer en specifik størrelse og last - bæreevne.

Vigtigheden af nøjagtig indvendig diametermåling

Den indvendige diameter af et UCFL200 leje spiller en afgørende rolle for dets funktionalitet. Hvis den indvendige diameter er for stor, kan lejet muligvis ikke passe sikkert på akslen, hvilket fører til for stort slør, vibrationer og for tidligt slid. På den anden side, hvis den indre diameter er for lille, kan det forårsage for stor belastning på akslen og selve lejet, hvilket potentielt kan resultere i deformation eller svigt. Derfor er nøjagtig måling afgørende for at sikre korrekt drift og levetid af lejet

Værktøj til måling af indre diameter

Der er flere værktøjer til rådighed til at måle den indvendige diameter af UCFL200 lejer. Hvert værktøj har sine egne fordele og begrænsninger, og valget af værktøj afhænger af faktorer som den nødvendige nøjagtighed, de tilgængelige ressourcer og den specifikke anvendelse.

Vernier skydelære

Vernier calipre er et almindeligt og alsidigt værktøj til måling af indvendige diametre. De består af en hovedskala og en glidende vernier-skala, som giver mulighed for præcise mål op til 0,02 mm eller 0,001 tommer, afhængigt af typen af skydelære. Følg disse trin for at måle den indvendige diameter af et UCFL200-leje ved hjælp af vernier-calipre:

Rengør indersiden af lejet for at fjerne snavs eller snavs, der kan påvirke målingen.

Åbn kæberne på vernier-kaliprene bredt nok til at passe inde i lejet.

Indsæt kæberne i lejet og placer dem, så de er vinkelrette på lejets akse.

Luk forsigtigt kæberne, indtil de rører ved den indvendige overflade af lejet på begge sider.

Aflæs målingen på hovedskalaen og vernierskalaen. Læg de to værdier sammen for at få den endelige måling.

Dog har vernier calipre nogle begrænsninger. De er muligvis ikke egnede til at måle meget små eller meget store diametre, og nøjagtigheden kan påvirkes af menneskelige fejl ved aflæsning af skalaen.

Mikrometer

Mikrometre er mere præcise end kalibre og kan måle indvendige diametre med en nøjagtighed på op til 0,001 mm eller 0,00005 tommer. Der er to hovedtyper af mikrometre til måling af indre diametre: indvendige mikrometer og bore mikrometre.

Indvendige mikrometer

Disse bruges til at måle relativt små indvendige diametre. De fungerer på samme måde som udvendige mikrometer, men med målefladerne på indersiden. For at bruge et indvendigt mikrometer til at måle den indvendige diameter af et UCFL200-leje, skal du indsætte mikrometeret i lejet og justere fingerbølet, indtil målefladerne rører ved den indvendige overflade af lejet. Læs mål på ærmet og fingerbølet.

Bore mikrometre

Boremikrometre er designet til at måle større indvendige diametre, såsom lejer. De består typisk af et hoved med tre eller fire måleambolte, der udvider sig, så de passer til indersiden af boringen. For at bruge et boremikrometer skal du indsætte det i lejet og justere amboltene, indtil de kommer i kontakt med den indvendige overflade. Målingen kan aflæses på en skive eller digitalt display.

Dial Bore Gages

Urboringsmålere er en anden mulighed for at måle den indvendige diameter af UCFL200 lejer. De er meget nøjagtige og kan måle diametre med en nøjagtighed på op til 0,0001 tommer. Urboringsmålere fungerer ved at bruge et stempel eller et sæt ambolte, der udvider sig til at passe til indersiden af boringen. Når amboltene kommer i kontakt med lejets indre overflade, overføres bevægelsen til en måleur, som viser målingen

Måleprocedure

Forbered lejet

Rengør lejet grundigt for at fjerne eventuelle forurenende stoffer. Dette vil sikre nøjagtige målinger og forhindre skader på måleværktøjerne.

Vælg det rigtige værktøj:

Vælg det passende måleværktøj baseret på den nødvendige nøjagtighed og størrelsen af lejet.

Tag flere målinger:

For at sikre nøjagtigheden skal du tage flere målinger på forskellige punkter rundt om lejets indre omkreds. Dette vil hjælpe med at identificere eventuelle variationer i diameteren, som kunne indikere ovalitet eller andre defekter.

Registrer målingerne:

Skriv målingerne tydeligt og præcist ned. Sørg for at notere placeringen og orienteringen af hver måling.

Beregn gennemsnittet:

Hvis du har taget flere målinger, skal du beregne gennemsnittet af disse målinger for at få en mere repræsentativ værdi af den indre diameter.

Overvejelser og tips

Temperatur:

Temperaturen kan påvirke størrelsen af lejet og måleværktøjerne. Det anbefales at måle lejet ved en stabil temperatur for at minimere fejl. Hvis lejet har været i brug eller opbevaret i et varmt eller koldt miljø, skal du lade det nå stuetemperatur, før du foretager målinger.

Overfladefinish:

Overfladefinishen af lejets indvendige overflade kan også påvirke målingen. Ru eller beskadigede overflader kan få måleværktøjerne til at give unøjagtige aflæsninger. I sådanne tilfælde kan det være nødvendigt at anvende en anden målemetode eller at reparere overfladen, før der foretages målinger.

Kalibrering:

Kalibrer regelmæssigt dine måleværktøjer for at sikre deres nøjagtighed. Dette kan gøres ved hjælp af en kalibreringsstandard eller ved at sende værktøjerne til en professionel kalibreringsservice.

Konklusion

Måling af den indvendige diameter af UCFL200 lejer er en kritisk opgave, der kræver det rigtige værktøj, korrekt teknik og opmærksomhed på detaljer. Ved at følge de metoder og overvejelser, der er skitseret i dette blogindlæg, kan du sikre nøjagtige målinger og opretholde kvaliteten og ydeevnen af dine lejer.

Hvis du er på markedet for UCFL200-lejer af høj - kvalitet eller har brug for mere information om vores produkter, inviterer vi dig til at kontakte os for indkøb og yderligere diskussioner. Vi har et bredt udvalg af 2 boltflangelejer og zinklegeringslejeenheder KP000 for at imødekomme dine specifikke behov. Vores team af eksperter er altid klar til at hjælpe dig med eventuelle spørgsmål eller bekymringer, du måtte have.
